空调系统风口的类型及选择方法

发布时间:2019-04-28 10:06:51
分享到:
在室内设计协调中最常遇到的问题是机电专业的空调风口、灯具、管线等与室内空间和吊顶形式相矛盾的问题。


而空调风口与吊顶的矛盾则涉及到室内设计“形”的效果和空调“舒适度”的权衡,形的创造是室内设计的一项重要任务。所以,在室内设计标准要求较高的场合,尽量满足室内设计对“形”的要求,但是我们也不能放松对空调效果的功能性的基本要求。

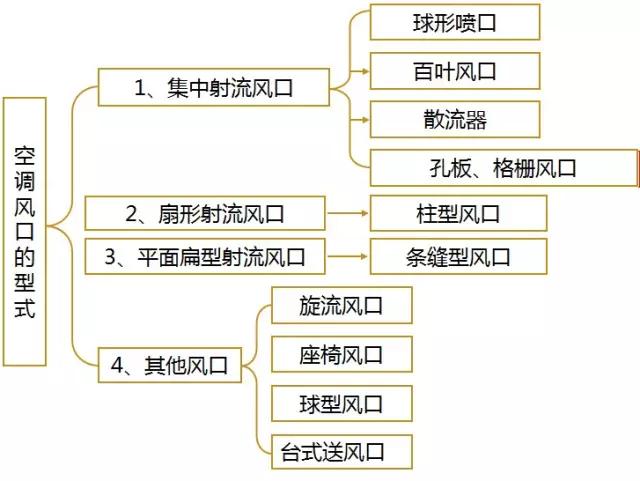

空调风口的型式

1、管道式布风口



管道式布风口是集风口、送风管道、静压箱、保温材料和风阀等功能为一体的气流分布装置。适用于用于轻钢结构建筑、旧建筑改造、餐厅、游泳馆、体育馆、展厅等高大空间及改造项目。有FabFlow织物气流、NozzFlow喷口气流、PerfoFlow多孔气流、MeshFlow网条气流、SonicFlow排孔气流、OriFlow大孔气流7种送风模式。

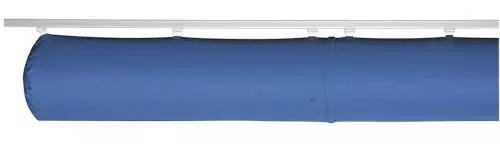

(1)管道式布风口FabFlow织物气流出风

空气从可渗透织物表面渗透出来。空气由热动力驱动,可以避免送风区域产生风感,从而带来高水准的舒适感。

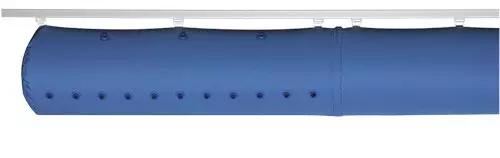

(2)管道式布风口NozzFlow喷口气流出风

将空气通过管道上一排或几排喷口喷射出来,形成具有非常稳定的方向性的气流。喷口沿整个管长均匀分布空气,确保高水准舒适度。

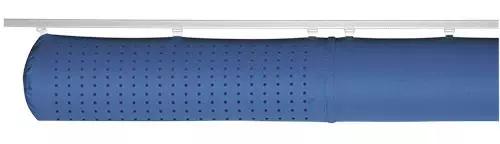

(3)管道式布风口PerfoFlow多孔气流出风

空气从管道圆周表面上分散着的众多的小孔中流出,从而使得出口风速较低。





(4)管道式布风口MeshFlow网条气流出风

空气沿管道长度方向上的网条送出来。经过网条后增加了速度的气流会产生脉动涡流现象,既掷送空气又将其同室内空气混合。





(5)管道式布风口SonicFlow排孔气流出风

空气通过织物上的小孔分布出来,它们沿长度方向排列成几排,气流由静压控制并决定空气从管内吹出的速度。

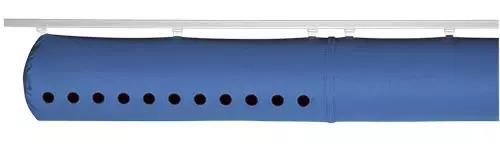

(6)管道式布风口OriFlow大孔气流出风

空气通过织物上的大孔吹出来,适用于大风量的远程送风。

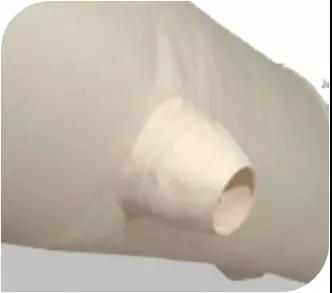

(7)管道式布风口JetFlow射流气流出风


FAERY法瑞管道式布风口独有的JetFlow射流喷嘴,根据射程要求可以决定喷嘴的大小,为高大空间提供最远达71米的远程送风。

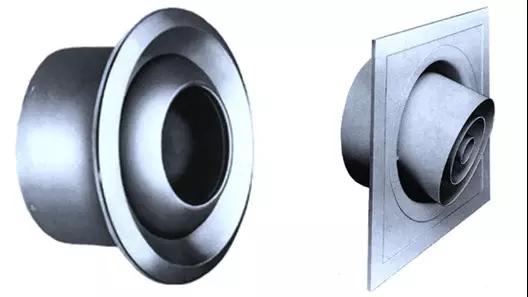

2、球形喷口



用于自由射流,高大空间集中送风 (商业中庭、机场)。

根据工作区长度与落差来选取球形喷口

3、百叶风口



单层:百叶调角度,一般空调 常用

双层:对开叶片调风量,两层百叶调角度

适用:有导向功能的送风要求。民用空调系统常用。

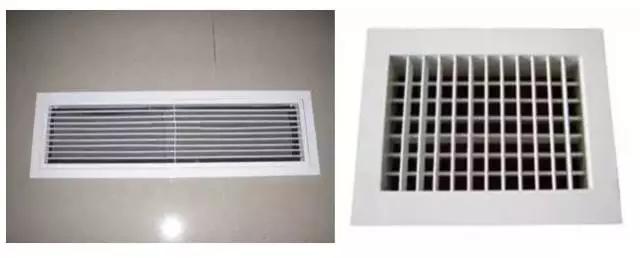

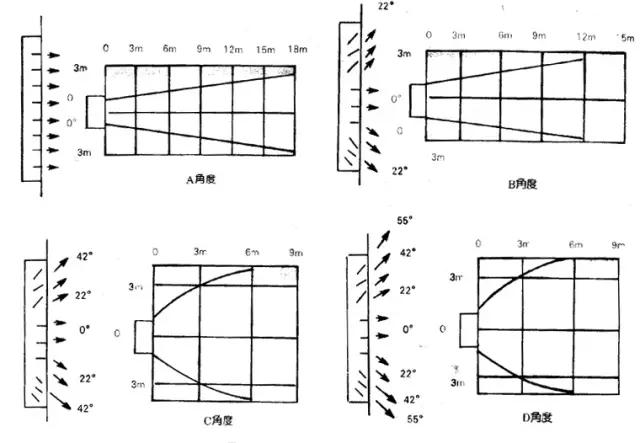

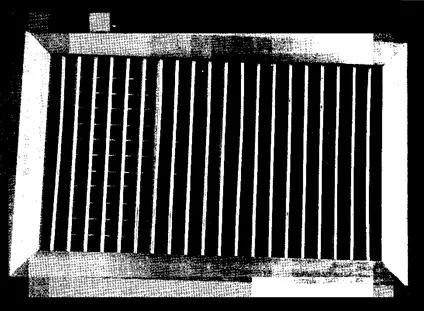

(1)活动双层百叶送风口

可与风机盘管配套,或者用于集中式空调系统。

风口的叶片可在0-90度的范围内任意调节,从而得到不同的送风距离和扩散角

配合对开多叶调节阀,可以调节风量。

风口的叶片可在0-90度的范围内任意调节,从而得到不同的送风距离和扩散角。

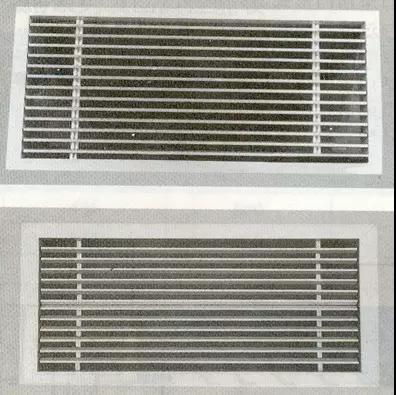

(2)固定百叶侧壁格栅风口

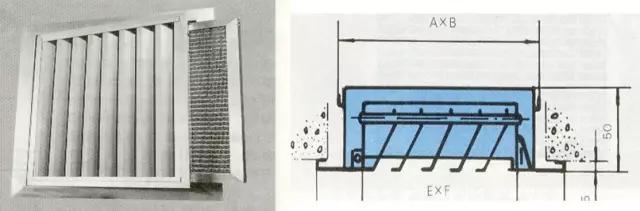

(3)可开百叶侧壁格栅风口

整个风口呈活门形式,活门与边框间开关自如,有利于安装和与过滤器的配套使用,常用于客房及带过滤的回风系统。

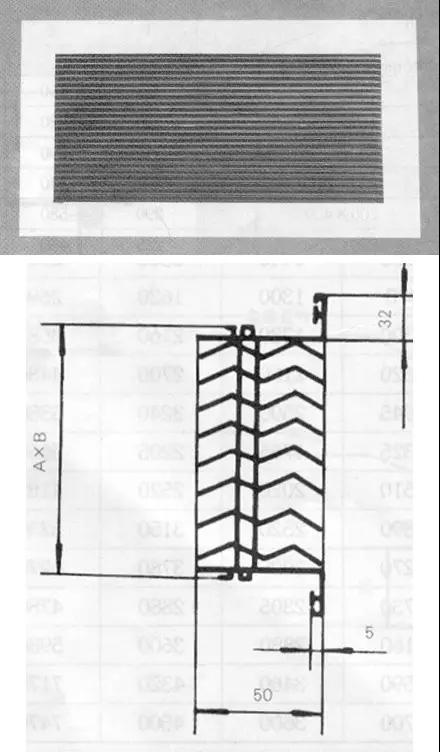

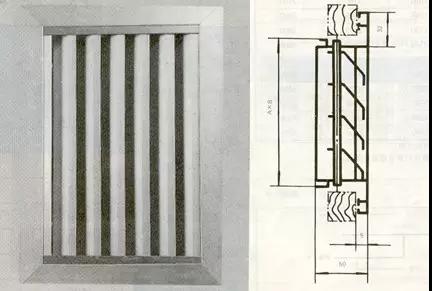

(4)固定叶片斜百叶式送风口

叶片固定,倾斜角24度。

可作为送风口或回风口。

有单向和双向斜送风(地铁)。


(5)自垂百叶风口

用于有正压的空调房间的自动排气。

百叶依靠自重自然下垂,隔绝室内外的空气交换,当室内气压高于室外时,气流将百叶吹开,排气,反之,则闭合。

(6)遮光百叶风口

用于暗室通风

4、散流器(celling diffusers)



  • 盘式:平送

  • 适用:吊顶送风

  • 送吸式:上送上回

  • 直片式:上送或平送

  • 流线型:下送

    (1)方矩形散流器

    气流形式为贴附(平送)型

    (2)圆形散流器

    一般用于冷暖送风。吹出气流贴附型。结构多为多层锥面型。

    室内诱导气流量大,出风气流速度和温度衰减快。

    (3)格栅风口(Grille)

    垂直送风,侧送,上送,一般空调工程

    (4)条缝风口

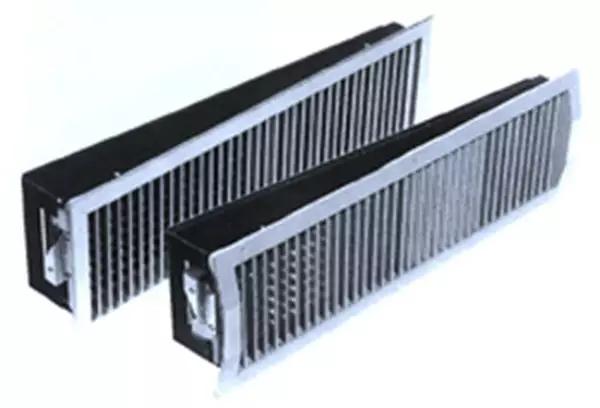

    条缝隔栅风口:

    适用:内区吊顶,周边吊顶,窗台,地板,上侧送

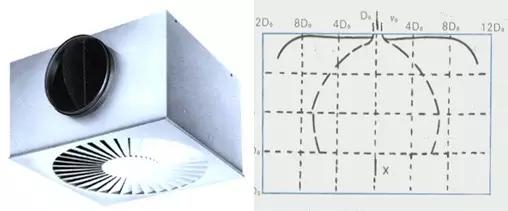

    (5)旋流风口

    出风是旋转射流,诱导比大,速度衰减大,可用于大风量、大温差送风,安装在天花板上或顶棚上。适用于下送风。

    顶送冷风散流型

    顶送热风贴附型

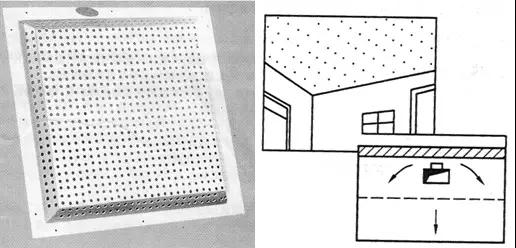

    (6)送风孔板

    送风速度3m/s以上全面孔板,送风温差大于等于3℃,出现平行流,适于超静音空调要求。小风速、衰减好,舒适度高。送风均匀,速度衰减快。
